数字后端设计需要具备哪些技能？



　　IC设计的众多岗位中，每每提到前端设计、功能验证就是炽手可热，但提到后端设计就难逃薪资低、技术含量低这样的刻板印象。



　　管中窥豹得出的结论，一传十、十传百，这样子虚乌有的标签也就贴上了，一旦贴上就很难撕掉。所以替后端设计岗正名的大佬也并不在少数。



　　其实后端设计的门槛、薪资、技术含量都并不低，尤其是薪资，和前端、验证是差不多的。企业里的地位和发展天花板，确实比起前端设计要略逊一筹，但个人能力对于长期发展才是真正的衡量标尺。



　　所有岗位都有其优势和劣势，后端设计岗位也有它的特点。没有100%完美的岗位，只有100%的契合度。




　　后端设计主要做什么？



　　很多人对于后端设计的概念比较模糊，需要做什么也都不甚清楚。有的同学认为就是跑跑flow、掌握各类工具。



　　事实上，后端设计的工作远不止于此。可以说是包含但不限于上述的内容。



　　如果非要用一句简单的话概括后端设计需要做的工作的话。就是将前端设计的RTL代码转化成门级网表，最终生成GDSⅡ文件，到这里就可以拿到工厂进行流片生产了。



　　为了完成上述的工作，后端设计工程师就需要进行逻辑综合、形式验证、物理实现、时钟树综合、寄生参数提取、版图物理验证等一系列高端操作。



　　想要详细了解每个部分的同学，可以参考之前发布的文章：后端设计是个啥？



　　物理版图验证环节完成，就代表了整个芯片设计阶段完成。再往后的阶段，就是芯片制造和封测了。



　　物理版图以GDSII的文件格式交给台积电这样的芯片代工厂，在晶圆硅片上做出实际的电路，再进行封装和测试，就得到了我们实际看见的芯片。



　　如果说你认为自己一直在做跑流程的工作，那么不妨多思考项目更加深层次的东西，或者说尝试不同的项目类型。可以在高频、低功耗、复杂时钟、复杂电源和先进工艺方面至少精通一种，熟悉两三种。



　　如果能够多钻研几个方向，发展下去，一定会越老越吃香，做技术专家也只是时间问题。



　　那么在后端设计环节中，后端设计工程师又需要掌握什么样的技能呢？



　　需要具备哪些技能？

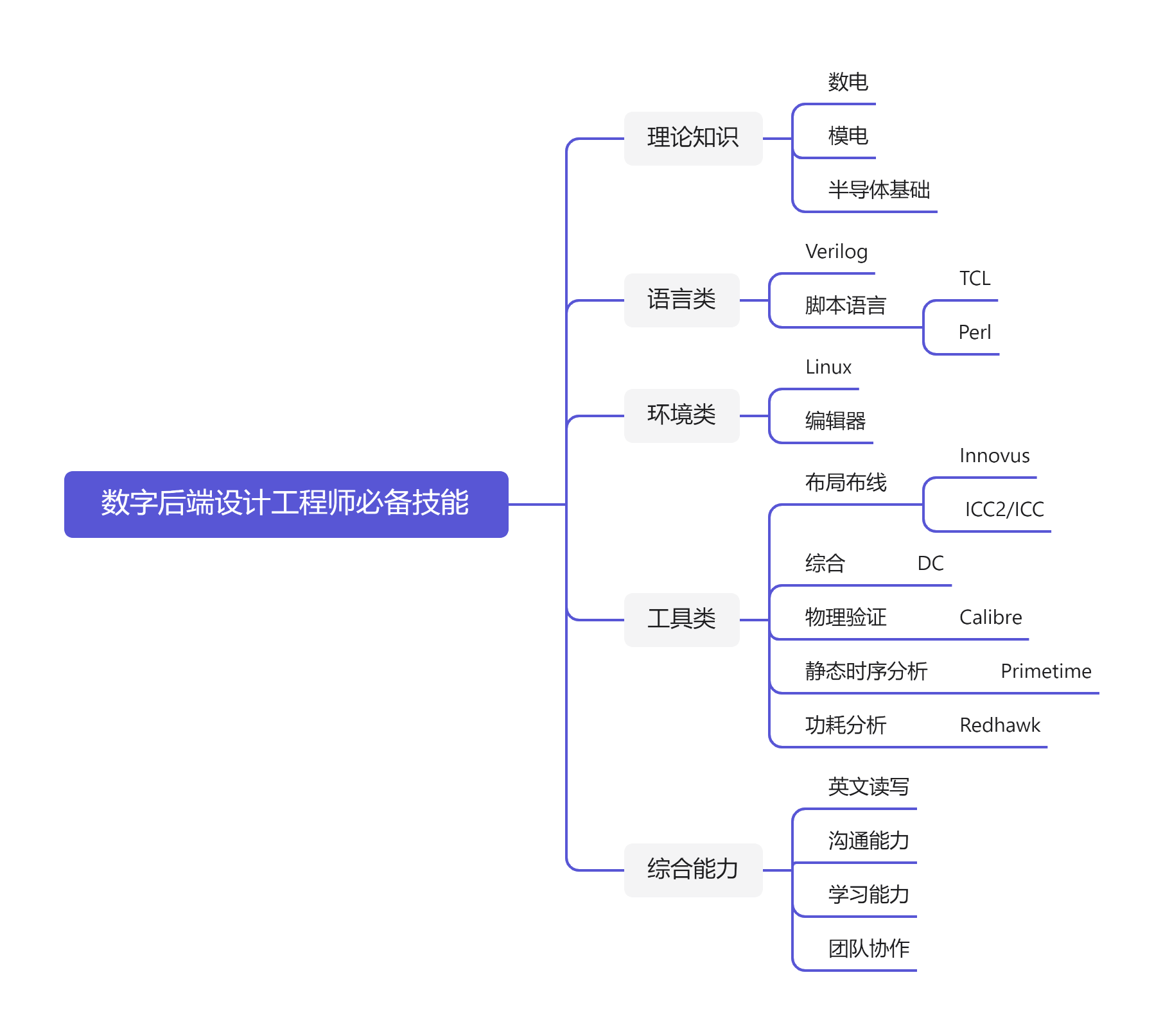

　　很多同学都想把后端设计和其他岗位的能力做个区分。所以罗列出这个技能树，看起来也更加清晰、直观。



　



　　理论知识



　　数电、模电和半导体基础，都属于是很基础的理论知识。



　　后端学习需要更加重视电路实现的底层原理。



　　虽然并不要求要到炉火纯青的地步，但是也需要达到基本掌握的程度。



　　语言类



　　因为数字后端工程师也需要跑一些自动化的任务，所以也需要掌握一些必要的脚本语言。



　　除了Icer们必备的Verilog之外，TCL和Perl都是目前使用中比较主流的脚本语言。



　　工具类



　　随着发展，数字芯片的集成度是越来越高的，所以晶体管也是越来越多。随着工艺制程节点的不断缩小，后端要做的事情也越来越多。



　　体现到后端设计工作当中，就是后端设计对工具的依赖越来越高。



　　每种平台需要掌握的技能不大一样，通常学会每种平台下学会一种工具即可。



　　图片中罗列出来的也都是目前业内使用比较多、比较权威的工具。



　　环境类



　　和前端设计工程、功能验证工程师一样，后端设计工程师也是需要使用EDA工具的。



　　之前有提到过，EDA工具基本都提供的是Linux版本，所以需要熟练掌握Linux环境下的常用命令和常用操作。



　　综合能力



　　后端设计对英语读写的能力要求更高，所以英语读写能力也可以用来判断你和这个岗位的契合度。



　　沟通能力、学习能力、团队协作能力都是比较基本的职业素养，也就不再赘述了。



　　结 语



　　整体而言，后端设计在整个芯片设计流程中举足轻重。



　　引用一位后端大佬的话“其实并没有真正完美得工作，也没有完美的行业。整体上后端有其自身特点，也不可避免有它的问题，希望各位在就业择业中多一份思考，少一分盲从。”



　　刚入行或未入行的朋友，还是要以多学习为主，凡是工作都可以往深里想。
