模拟ic设计和数字ic设计区别
更新时间：2021-11-30
IC设计是半导体集成电路产品设计的统称，又称芯片设计，按功能可分为：
- 数字IC；
- 模拟IC；
- 微波IC；
- 其他IC；
本文主要介绍数字与模拟IC；
数字IC与模拟IC的作用区别：
数字IC是用于传递、加工、处理数字信号的，在近年来也是发展最快，应用最广的，因此也导致数字IC近年来的就业岗位需求量在不断上升；
模拟IC是用于处理连续性的光、声音、速度、温度等自然模拟信号的，模拟IC由于国产替代空间广阔，因此在国内的就业岗位需求量在在不断扩大。
简单总结二者的区别：
数字IC就是处理数字信号的，比如CPU、逻辑电路等；
模拟IC是处理模拟信号的，比如运算放大器、线性稳压器、基准电压源等；
模拟IC处理的信号都具有连续性，可以转换为正弦波研究，而数字IC处理的是非连续性信号，都是脉冲方波。
而如今的芯片大多数都同时具有数字和模拟，一块芯片到底归属为哪类产品是没有绝对标准的，通常会根据芯片的核心功能来区分。
在数模混合芯片的实际工作中，数字IC与模拟IC工程师也是遵照各自的流程分别开展工作。
今天的半导体产品主要有：
- 存储器
- 微处理器；
- 逻辑芯片；
- 模拟芯片；
- 传感器；
- 光电子器件；
- 分立器件等；
其中，前四类是通常说的是芯片产品，后三类是器件产品；
** 通常说的数字IC设计，大部分是指逻辑芯片的设计工作（即数字芯片设计）；
逻辑芯片（即数字芯片），主要处理逻辑运算，因其处理的信号是二元的0和1，即数字信号，这与计算机科学的基础是二进制有关。这类芯片是为各种实际应用场景的数字化、智能化做的特殊定向设计，也就是所谓的ASIC，Application Specific Integrated Circuit。
所以很多想转数字IC的同学就需要注意自己是否有电子、计算机等相关基础。
存储器和微处理器，虽是数字信号为主，但这类产品的性能要求追逐最先进的工艺节点，或是使用特殊工艺，使得对IC工程师的门槛要求更高，数量需求反而不大。
** 模拟芯片是处理模拟信号的，模拟信号都具有连续性，而自然界的信息实际是以模拟（连续）的形式存在的，在用数字信号来组织逻辑运算，在运算完成后，再将数字信号转回模拟信号，对接外界；
同时，在处理的信号有大有小，为了将其规范为合适的大小，需要高保真的放大电路（即运算放大器）；
此外，为其他芯片提供稳定驱动和供电，被称为电源管理，也是模拟IC方向之一；
再有，随着移动场景的应用，运用高频进行远距离信号传输，射频芯片也成为模拟芯片的一个独立分支，需求量也正在日益增大。
数字IC与模拟IC岗位区别：
数字IC岗位：
数字IC前端设计工程师
数字IC功能验证工程师
数字IC后端设计工程师
数字IC前端设计：简单讲就是工程师用Verilog（硬件描述语言）来定义芯片的逻辑功能，最终生成RTL代码。
本岗位需要有清晰的逻辑能力，算法能力，及对Verilog与相关EDA工具的运用。
数字IC功能验证：简单讲验证工程师是通过验证方法学来验证前端工程师的RTL代码，也就是逻辑功能，是否有bug，是否符合要求。
本岗位需要有较好的编程能力，及对sv与uvm、相关EDA工具的熟练运用。
数字IC后端设计：简单讲后端是通过验证后的RTL代码，将其变成电路图，（例：综合网表，布局布线，仿真，调整等），最后生成用来制造掩膜版的GDS文件，传给晶圆厂进行制造。
本岗位需要对EDA工具的使用熟练掌握，同时要频繁更新自己掌握的先进工艺知识。
模拟IC岗位：
模拟IC设计工程师
模拟版图设计工程师
模拟IC设计：简单讲从单个晶体管开始，进行电路设计最终给出完整电路图。
本岗位需要掌握模拟电路原理，根据芯片要求采用合适的电路结构，定义具体器件参数，然后通过EDA工具仿真，调整电路参数，同时也需要对器件和制造工艺有了解。
模拟版图设计：简单讲就是根据模拟IC设计工程师给出的完整电路图，进行绘制版图，物理验证，并tapeout版图文件给Foundry进行制造。
本岗位需要可以看懂电路图，掌握设计匹配规则，绘制工具，熟悉版图绘制。

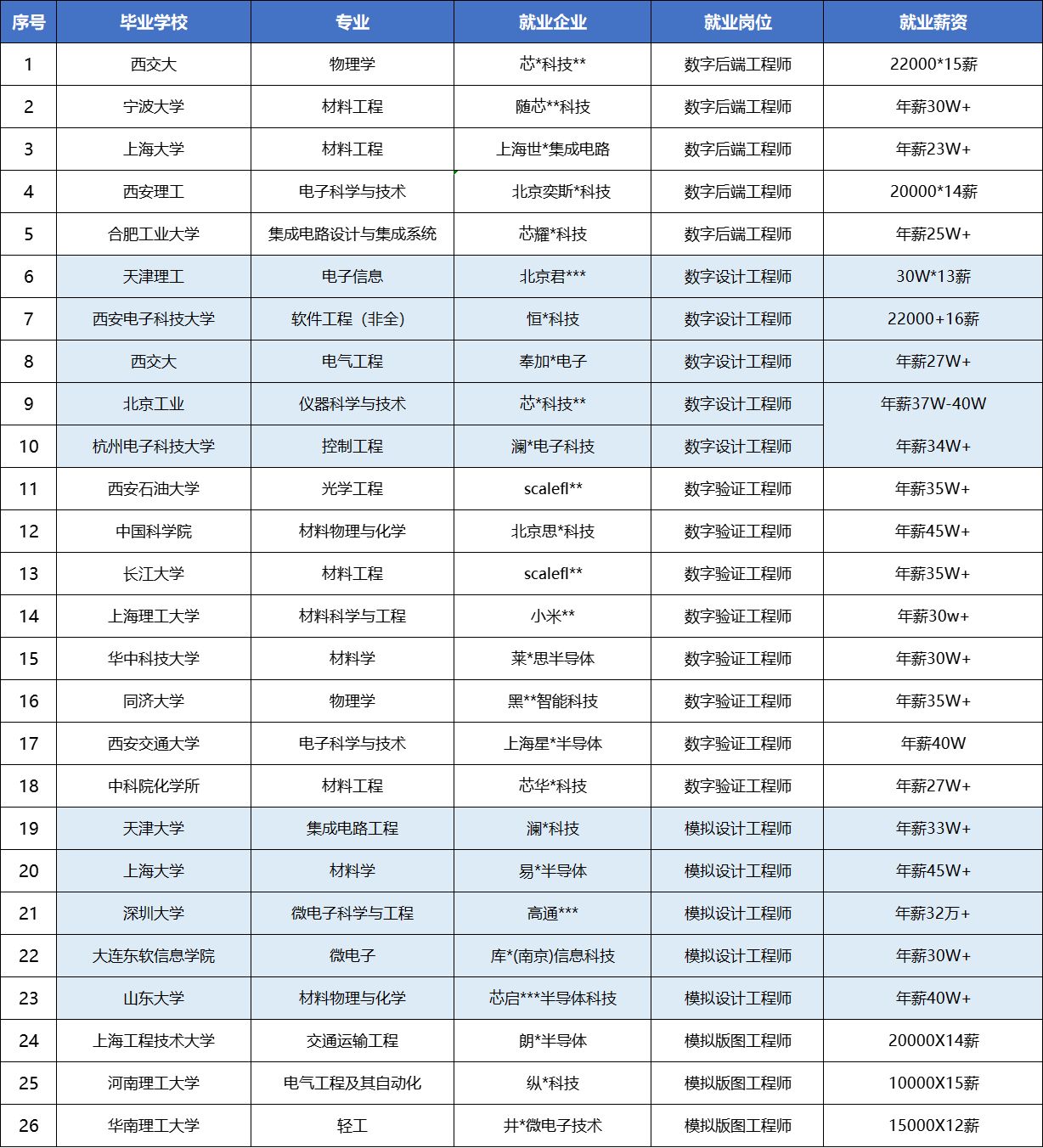

数字IC与模拟IC各岗位的薪资（参考）：
数字IC与模拟IC的市场需求：
数字IC在近年来是发展最快，应用最广的，因此也导致数字IC近年来的就业岗位需求量在不断上升；而对应的岗位需求也要多于模拟IC设计；
模拟IC由于国产替代空间广阔，因此在国内的就业岗位需求量虽然也在不断扩大，也只稍逊色于数字IC；
最后，欢迎大家参加 IC设计培训班...门槛测试....
希望对你有帮助。
